在現(xiàn)代電力電子、變壓器和電機(jī)制造領(lǐng)域，非晶合金材料和硅鋼片作為核心磁性材料，廣泛應(yīng)用于高效能設(shè)備中。為了提升設(shè)備的整體性能、機(jī)械強(qiáng)度和穩(wěn)定性，常常需要將這些材料進(jìn)行有效粘接。其中，非晶合金材料屬粘接與硅鋼片粘接是當(dāng)前工業(yè)應(yīng)用中的關(guān)鍵技術(shù)之一。
非晶合金（又稱“金屬玻璃”）因其無(wú)定形結(jié)構(gòu)而具有優(yōu)異的軟磁性能，如高磁導(dǎo)率、低鐵損等，廣泛用于高效節(jié)能變壓器中。硅鋼片則因其良好的磁導(dǎo)性和成本優(yōu)勢(shì)，在傳統(tǒng)電機(jī)和變壓器中占據(jù)主導(dǎo)地位。然而，由于這兩種材料本身的物理特性差異較大，其粘接過(guò)程對(duì)膠黏劑的選擇、工藝控制及粘接效果提出了更高的要求。
一、非晶合金材料與硅鋼片的基本特性對(duì)比
| 特性 | 非晶合金材料 | 硅鋼片 |
|---|---|---|
| 材料結(jié)構(gòu) | 無(wú)定型金屬結(jié)構(gòu) | 晶體結(jié)構(gòu) |
| 密度 | 約7.2 g/cm3 | 約7.65 g/cm3 |
| 磁導(dǎo)率 | 極高 | 中等 |
| 鐵損 | 極低（高頻下優(yōu)勢(shì)明顯） | 相對(duì)較高 |
| 表面狀態(tài) | 光滑且易氧化 | 通常有涂層或氧化層 |
| 機(jī)械強(qiáng)度 | 較脆 | 較強(qiáng) |
| 成本 | 相對(duì)較高 | 成本較低 |
從上述對(duì)比可以看出，非晶合金材料雖然磁性能優(yōu)越，但其表面活性高、脆性大，粘接時(shí)容易出現(xiàn)界面結(jié)合不良或內(nèi)應(yīng)力開(kāi)裂的問(wèn)題；而硅鋼片表面常有絕緣涂層，影響膠水附著力，因此對(duì)粘接工藝提出了更高要求。
二、非晶合金材料屬粘接與硅鋼片粘接的應(yīng)用背景
電力變壓器行業(yè)
在配電變壓器中，非晶合金鐵芯因低空載損耗被廣泛使用。
為提高機(jī)械強(qiáng)度和防震能力，需對(duì)非晶合金帶材進(jìn)行疊壓并粘接固定。
同時(shí)，在某些復(fù)合結(jié)構(gòu)變壓器中，也需要實(shí)現(xiàn)非晶合金與硅鋼片的混合粘接。

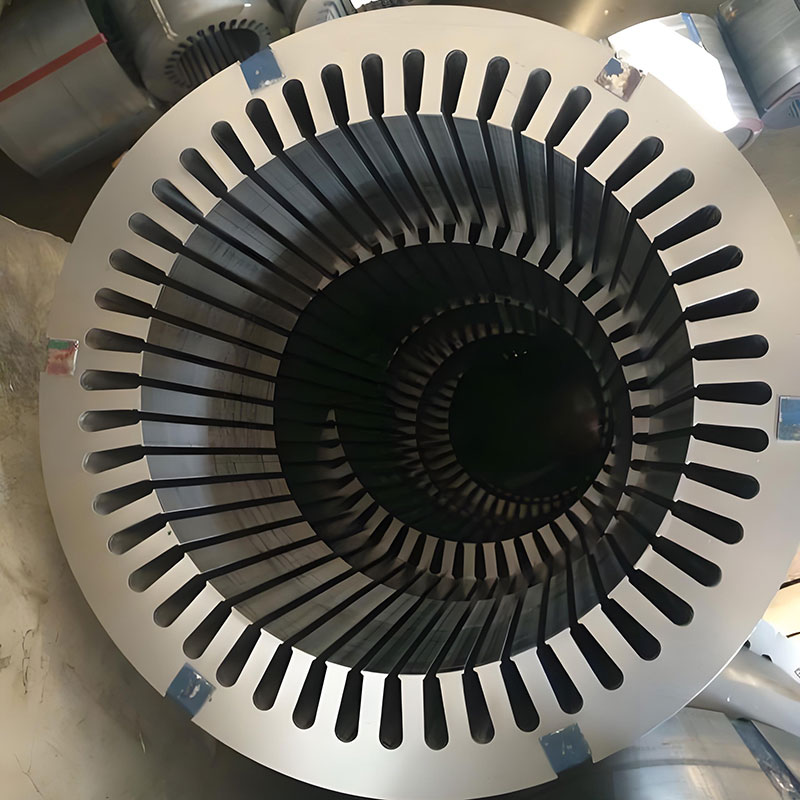

電機(jī)與電抗器制造
現(xiàn)代高效電機(jī)設(shè)計(jì)中，非晶合金用于減少渦流損耗。
在多段式電機(jī)結(jié)構(gòu)中，非晶合金與硅鋼片的粘接有助于實(shí)現(xiàn)模塊化組裝。
新能源汽車與儲(chǔ)能系統(tǒng)
新能源汽車中的DC/DC變換器、車載充電機(jī)等部件對(duì)輕量化和效率要求極高。
非晶合金材料與硅鋼片的合理搭配可實(shí)現(xiàn)性能優(yōu)化，而粘接則是關(guān)鍵工藝環(huán)節(jié)。
智能電網(wǎng)與節(jié)能設(shè)備
智能電網(wǎng)設(shè)備中大量采用非晶合金變壓器，粘接工藝直接影響設(shè)備壽命與運(yùn)行穩(wěn)定性。
三、適用于非晶合金與硅鋼片粘接的膠水類型
選擇合適的膠黏劑是確保粘接質(zhì)量的關(guān)鍵。以下是目前主流的幾種適用于非晶合金材料屬粘接和硅鋼片粘接的膠水類型：
1. 改性環(huán)氧樹(shù)脂膠
優(yōu)點(diǎn)：
粘接強(qiáng)度高，耐溫性好（可達(dá)180℃）
耐化學(xué)腐蝕性強(qiáng)
可調(diào)節(jié)固化時(shí)間，適應(yīng)不同工藝需求
缺點(diǎn)：
固化后較脆，不適合動(dòng)態(tài)負(fù)載環(huán)境
對(duì)未處理的金屬表面附著力一般
2. 單組分高溫固化硅膠
優(yōu)點(diǎn)：
柔韌性好，熱膨脹系數(shù)接近金屬
耐高溫、耐老化性能優(yōu)異
適合連續(xù)自動(dòng)化點(diǎn)膠作業(yè)
缺點(diǎn)：
初期粘接力較弱
固化溫度高（通常需150℃以上）
3. UV固化丙烯酸膠
優(yōu)點(diǎn)：
固化速度快，適合流水線生產(chǎn)
透明性好，便于檢測(cè)
缺點(diǎn)：
不適用于不透光區(qū)域
耐溫性有限（一般低于100℃）
4. 結(jié)構(gòu)膠（聚氨酯類）
優(yōu)點(diǎn)：
柔韌性強(qiáng)，抗沖擊性能好
適用于異種材料粘接
缺點(diǎn)：
耐溫性較差
固化時(shí)間較長(zhǎng)
四、粘接工藝流程詳解
表面處理
非晶合金材料表面光滑且易氧化，建議采用等離子清洗、打磨或溶劑脫脂處理。
硅鋼片表面若有絕緣涂層，應(yīng)根據(jù)涂層類型決定是否去除或活化處理。
膠水選型與調(diào)配
根據(jù)粘接面積、厚度、固化條件選擇合適的膠水類型。
雙組分膠需嚴(yán)格按照比例混合，避免氣泡產(chǎn)生。
涂布與貼合
使用自動(dòng)點(diǎn)膠機(jī)或刮刀均勻涂布膠水。
控制涂布厚度，避免過(guò)厚導(dǎo)致流動(dòng)性差或固化不良。
貼合時(shí)應(yīng)施加適當(dāng)壓力，排除空氣，增強(qiáng)界面接觸。
固化工藝
按照膠水說(shuō)明書設(shè)定固化溫度與時(shí)間。
高溫固化需注意溫升速率，防止材料熱應(yīng)力損傷。
固化完成后應(yīng)冷卻至室溫再進(jìn)行后續(xù)操作。
質(zhì)量檢測(cè)
外觀檢查：確認(rèn)無(wú)氣泡、缺膠現(xiàn)象。
剪切強(qiáng)度測(cè)試：評(píng)估粘接強(qiáng)度是否達(dá)標(biāo)。
熱循環(huán)試驗(yàn)：模擬實(shí)際工況下的長(zhǎng)期穩(wěn)定性。
電氣性能測(cè)試：如絕緣電阻、擊穿電壓等。
五、粘接后的性能要求與測(cè)試標(biāo)準(zhǔn)
| 測(cè)試項(xiàng)目 | 技術(shù)指標(biāo)（示例） | 測(cè)試標(biāo)準(zhǔn) |
|---|---|---|
| 剪切強(qiáng)度 | ≥15 MPa | ASTM D1002 |
| 剝離強(qiáng)度 | ≥4 kN/m | ASTM D903 |
| 絕緣電阻 | ≥1×1012Ω | IEC 60664-1 |
| 擊穿電壓 | ≥15 kV/mm | IEC 60243-1 |
| 熱穩(wěn)定性 | -40℃~+150℃，50次循環(huán)無(wú)開(kāi)裂 | GB/T 7159 |
| 化學(xué)穩(wěn)定性 | 耐機(jī)油、鹽霧、濕熱 | ISO 9227 / GB/T 1740 |
| 耐久性 | 10年以上使用壽命 | 實(shí)際運(yùn)行數(shù)據(jù)統(tǒng)計(jì) |
六、常見(jiàn)問(wèn)題與解決方案
| 問(wèn)題描述 | 可能原因 | 解決方案 |
|---|---|---|
| 粘接強(qiáng)度不足 | 表面未處理、膠水選型不當(dāng) | 加強(qiáng)表面處理，更換高強(qiáng)度膠 |
| 固化后出現(xiàn)裂紋 | 內(nèi)應(yīng)力過(guò)大、固化溫度過(guò)高 | 優(yōu)化固化曲線，選用柔性膠 |
| 氣泡多 | 混合不均、涂布過(guò)快 | 控制攪拌速度，采用真空除泡 |
| 電氣性能下降 | 膠水吸濕、雜質(zhì)污染 | 選用密封包裝產(chǎn)品，保持環(huán)境干燥 |
| 工藝復(fù)雜、效率低 | 手動(dòng)操作多、自動(dòng)化程度低 | 引入自動(dòng)點(diǎn)膠系統(tǒng)，優(yōu)化工藝流程 |
隨著新能源、智能制造和高效節(jié)能設(shè)備的發(fā)展，非晶合金材料屬粘接與硅鋼片粘接技術(shù)正變得越來(lái)越重要。選擇合適的膠黏劑、優(yōu)化粘接工藝、嚴(yán)格執(zhí)行質(zhì)量控制，是實(shí)現(xiàn)高性能粘接的關(guān)鍵。未來(lái)，隨著材料科學(xué)和自動(dòng)化技術(shù)的進(jìn)步，粘接工藝將進(jìn)一步向智能化、綠色化方向發(fā)展。
如果您正在尋找適用于非晶合金與硅鋼片粘接的高性能膠黏劑解決方案，歡迎聯(lián)系我們的技術(shù)團(tuán)隊(duì)+V 13602678312，威凱科技將為您提供定制化的粘接材料與工藝支持。
